写在前面：25-26学年高层次芯片课程主要分为：软硬件基础、高层次综合算法、SystemC&Bluespec语言三个部分，该学年也是第一次有期末考试的学年，课程知识密度极大，总任务量中等偏上；由于梁老师上课讲课速度还是偏快的，而博客上的这三篇笔记完全是笔者上课所记的notion直接上传过来的，有时为了跟上梁老师的思路笔记记的非常简略，所以该笔记仅供参考；每年讲课内容和考察内容应该不一样，考试前梁老师会说哪些不考。

课程lab#

总共有4次lab，最后一次有大作业性质，这里笔者找到github上lab2的文档供参考https://github.com/pku-liang/hlcd-hls-lab-handout ↗。

Hardware Basic#

该部分请参考小数电课程(是的，梁老师一节课讲完了小数电课程的所有知识点x)，期末是有这部分的考察的，考了逻辑运算和状态机。

Software Basic#

Block#

如何划分block的算法（期末考了）

SSA形式#

SSA: 每个变量只被赋值一次但有不同版本；phi function: 同一变量不同版本融合函数
如何插入phi节点

1.1 dominator

X dominate Y: 到达Y必须经过X;

X strictly dominate Y: X支配Y并且Y≠X;

X immediately dominate Y: X严格支配Y并且X不严格支配任何其他严格支配X的节点;

dominance frontier (DF): DF(X)=Y：X支配Y的前驱，但是X不支配Y;

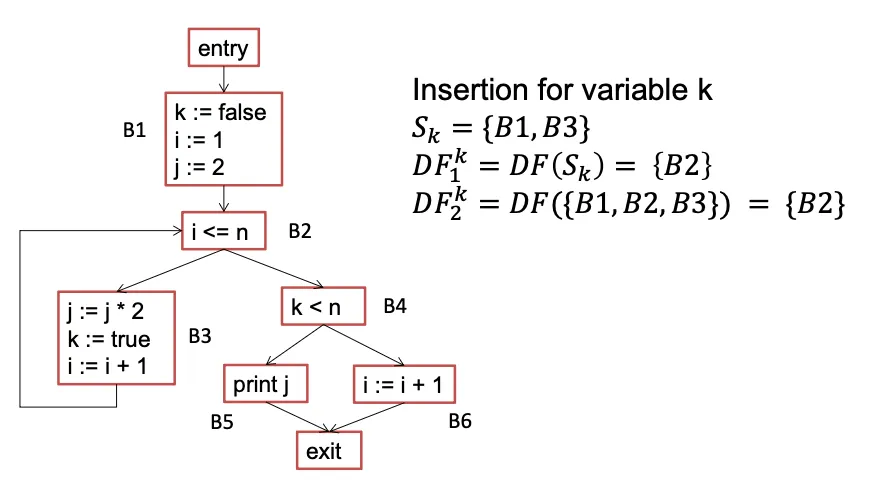

1.2 在DF(block_variable)的位置插入phi节点并且不断迭代

优化

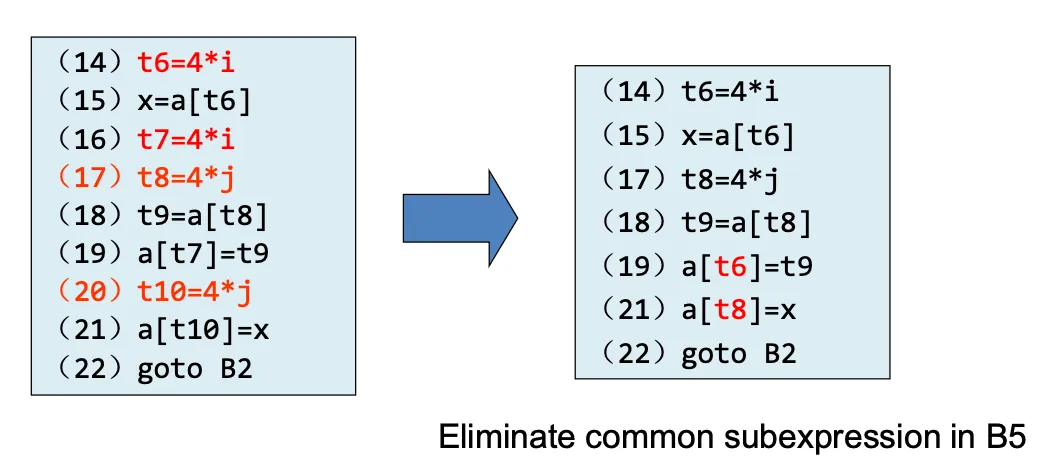

2.1 Common Subexpression Elimination

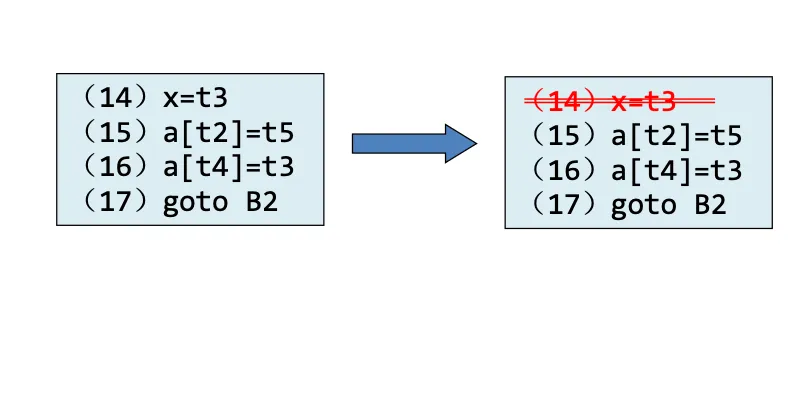

2.2 Copy Propagation

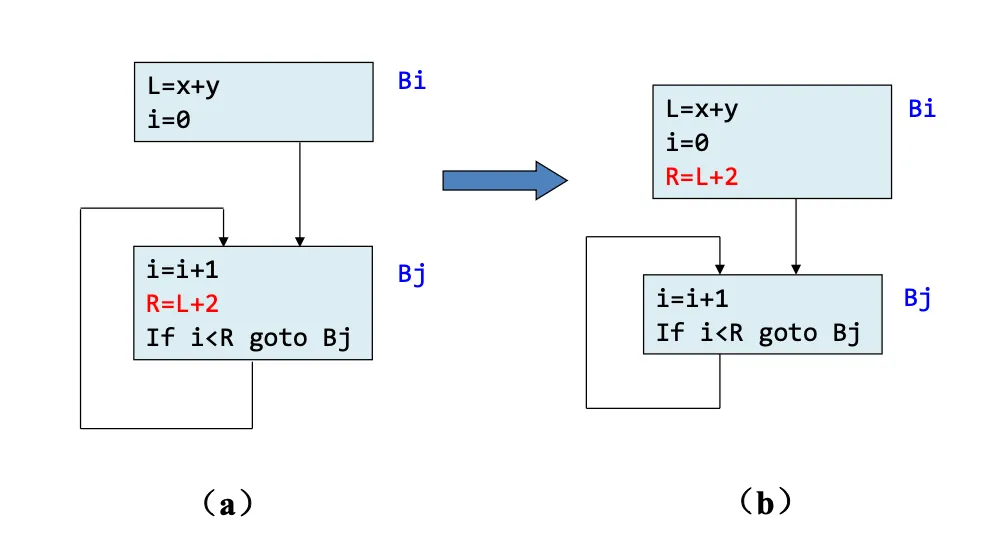

2.3 Code Motoin

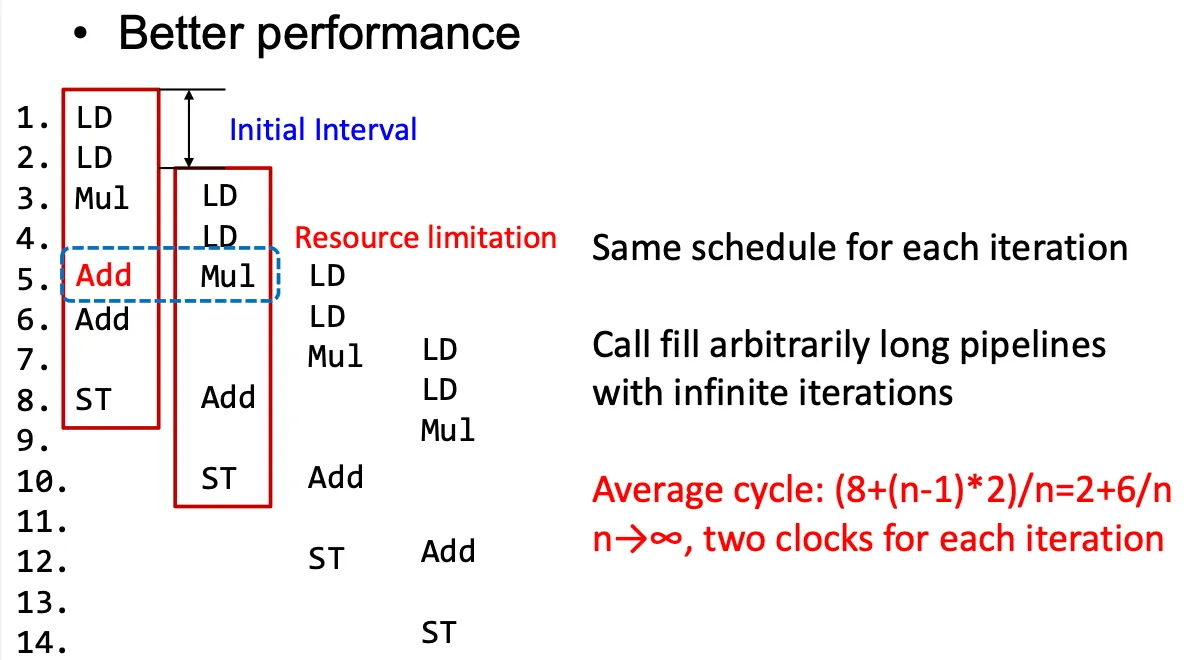

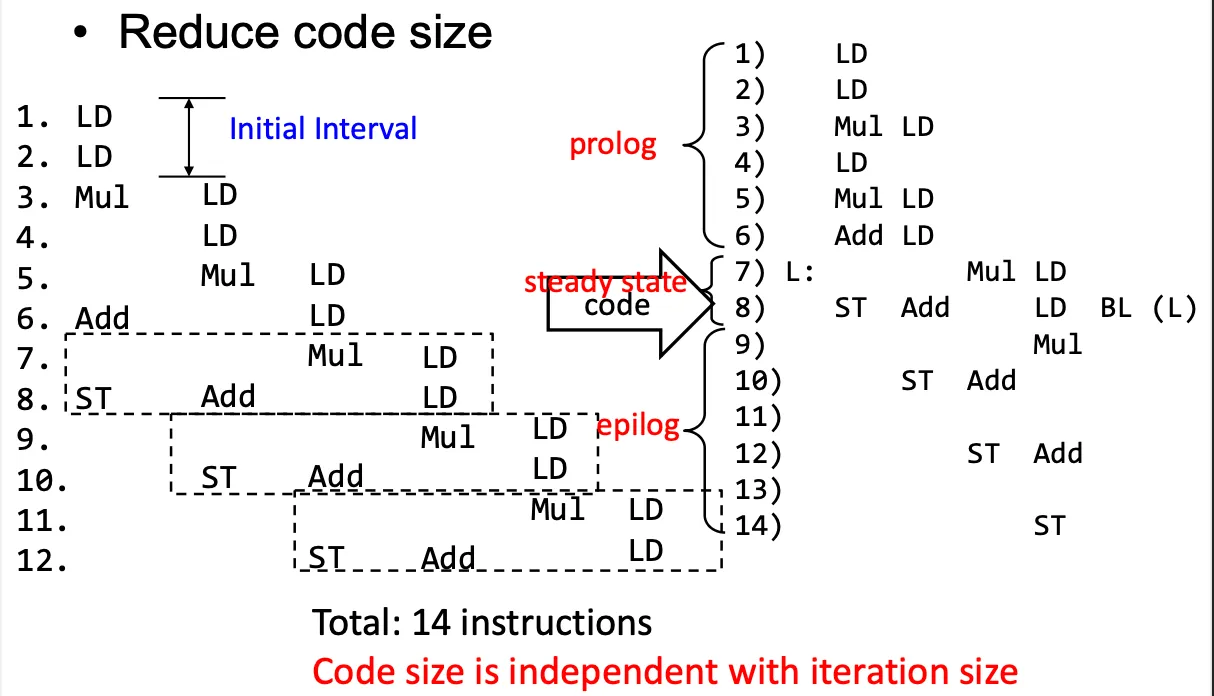

Software pipeline#

对II的求解
1. II的最小值：一次循环n个操作，硬件资源有R个，m个循环，则(II*(m-1)+s)R≥mn；得II≥(n/R)
操作之间依赖性

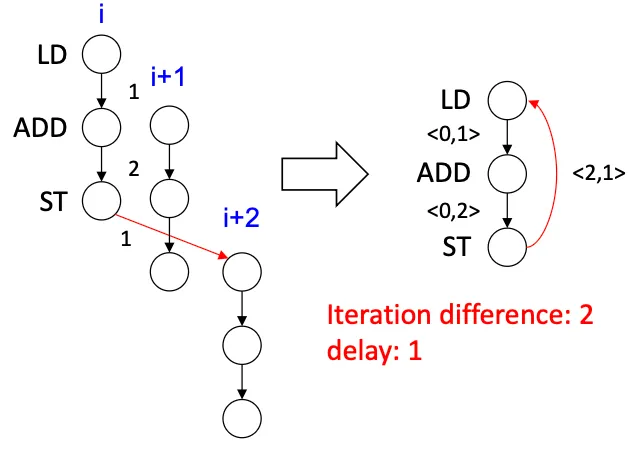

3.1 $<\delta, d>$ 表示

<2,1>表示这个操作需要在-2 iteration结束后1个clk后才可以开始

3.2 $S(n2)≥S(n1)+d-\delta*II$

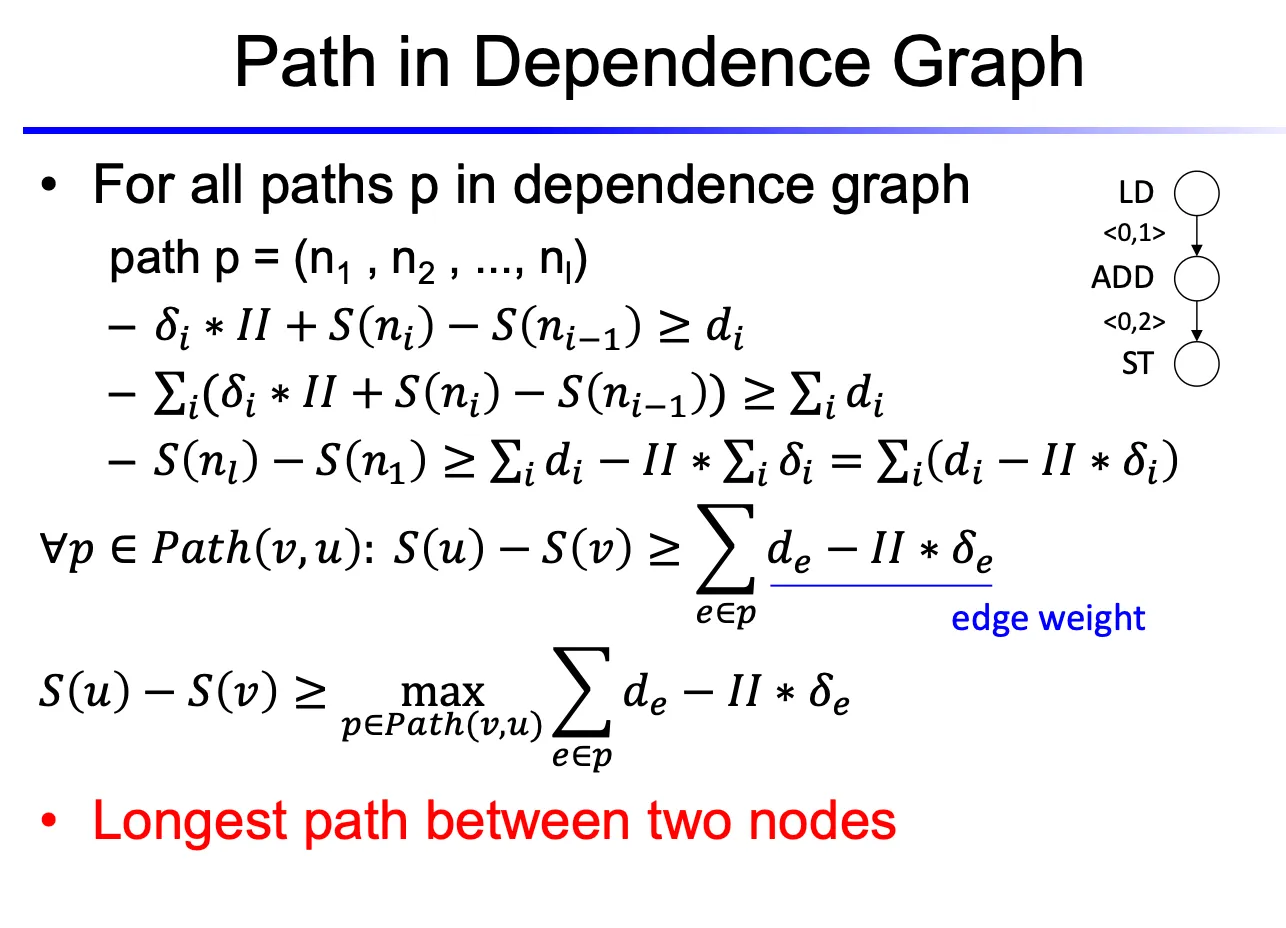

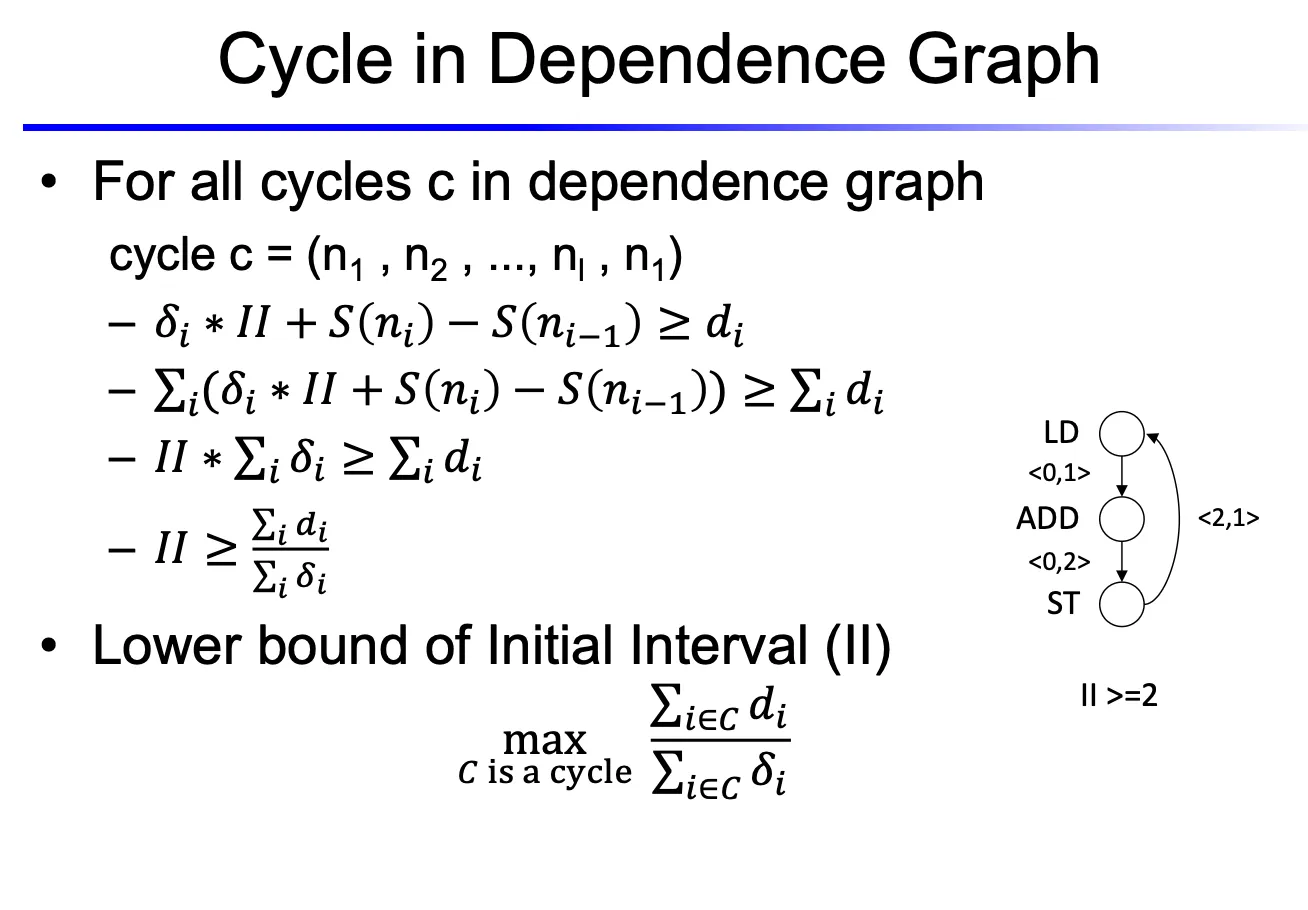

无环图的不等式(左图) 有环图的不等式(右图)
